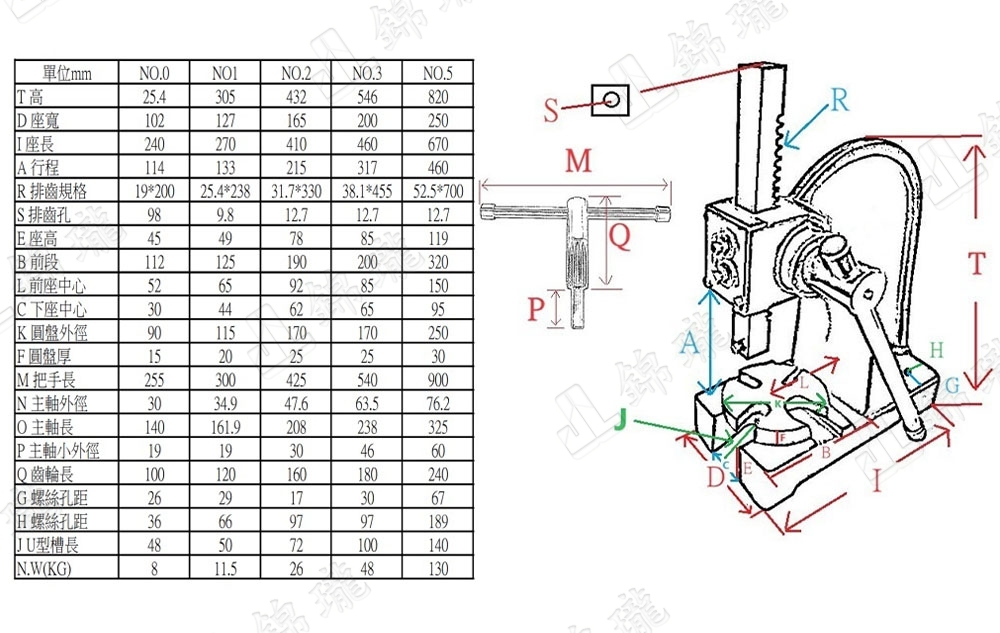

軸承手壓台(方心)

單位mm	NO.0	NO.1	NO.2	NO.3	NO.5
T 高	25.4	305	432	546	820
D 座寬	102	127	165	200	250
I 座長	240	270	410	460	670
A 行程	114	133	215	317	460
R 排齒規格	19x200	25.4x238	31.7x330	38.1x455	52.5x700
S 排齒孔	98	9.8	12.7	12.7	12.7
E 座高	45	49	78	85	119
B 前段	112	125	190	200	320
L 前座中心	52	65	92	85	150
C 下座中心	30	44	62	65	95
K 圓盤外徑	90	115	170	170	250
F 圓盤厚	15	20	25	25	30
M 把手長	255	300	425	540	900
N 主軸外徑	30	34.9	47.6	63.5	76.2
O 主軸長	140	161.9	208	238	325
P 主軸小外徑	19	19	30	46	60
Q 齒輪長	100	120	160	180	240
G 螺絲孔距	26	29	17	30	67
H 螺絲孔距	36	66	97	97	189
J U型槽長	48	50	72	100	140
N.W (KG)	8	11.5	26	48	130
