軸承手壓台(圓心)

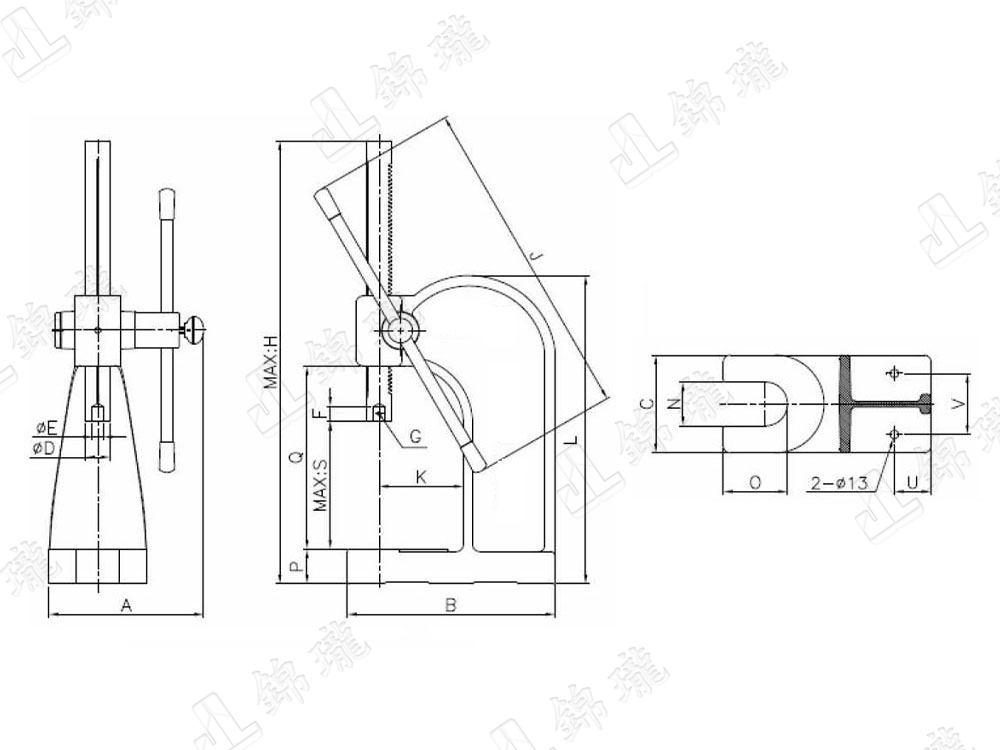

外形尺寸: Principal Dimensions

	A	B	C	D	E	F	H	J	K	L	N	O	P	Q	S	U	V
B-2	218	243	132	35	16	25	580	420	85	327	64	86	48	200	200	42.5	86.5
C-3	253	340	160	40	15	25	820	530	138	500	72	105	57	300	300	60	100
D-4	290	450	205	48	20	33	1055	644	180	680	90	140	76	400	400	80	115

規格：Technical Data

機型 Item No.	B-2	C-3	D-4
主軸行程(mm) Spindle travel	200	300	400
下料孔(mm) Sink Hole	64	72	90
重量(kgw) Weight(Approx)	17	34	63

紙箱尺寸：Packing Dimensions

機型 Item No.	B-2	C-3	D-4
主軸行程(mm) Spindle travel	39	55	69
下料孔(mm) Sink Hole	28	37	47
重量(kgw) Weight(Approx)	21	24	29
