GS鋼爪虎鉗(RGE)

產品名稱：精密鋼爪虎鉗(101系列)
開口尺寸：3”, 4”, 5”, 6”
本體材料：FC15
鋼爪虎齒材料及特性：
  1、材料 : 碳鋼，熱處理硬度 HRC 45~50。
  2、前虎齒在水平及垂直方向都各加工V形槽, 以利被夾持工件。不論在水平或垂直面的擺置方向都能被緊密夾持。
精度：此產品在各部品的滑動接觸面及前後虎齒及本體底部，都經過精密研磨加工過，以確保水平度及垂直度的精度為0.05/100 mm。

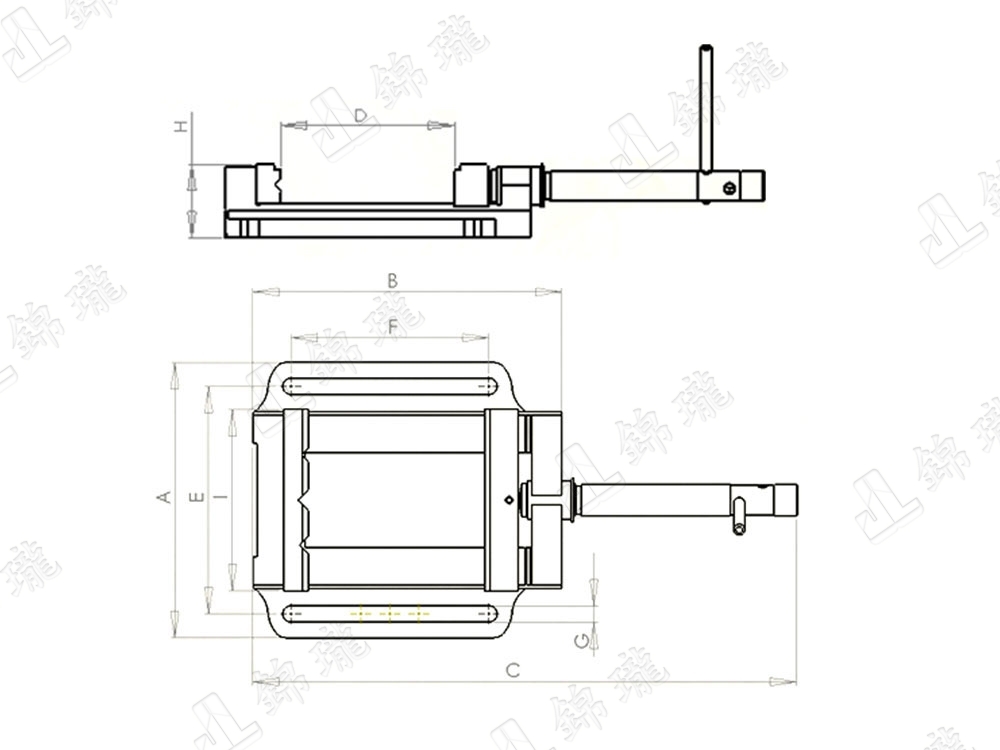

Order No.	A	B	C	D(min.)	E	F	G	H	I	Max. clamping force ( ton )	weight
101-3	167	165	290	85	135	81	12	50	84	1.5	3.5
101-4	202	203	343	100	162	101	13	60	104	1.6	5.7
101-5	226	230	390	125	190	130	13.5	67	132	1.75	8.2
101-6	254	266	450	152	214	154	18	75	156	1.75	11.6



---

產品名稱：鋼爪虎鉗(102系列)
開口尺寸：3”, 4”, 5”, 6”
本體材料：FC15
鋼爪虎齒材料及特性：
  1、材料 : 碳鋼，熱處理硬度 HRC 45~50。
  2、前虎齒在水平及垂直方向都各加工V形槽, 以利被夾持工件。不論在水平或垂直面的擺置方向都能被緊密夾持。

Order No.	A	B	C	D	E	F	G	H	I	J(Min.)	Max. clamping force ( ton )
102-3	167	165	290	85	135	81	12	50	84	1.5	3.5
102-4	202	203	343	100	162	101	13	60	104	1.6	5.7
102-5	226	230	390	125	190	130	13	67	132	1.75	8.2
102-6	254	266	450	152	214	154	18	75	156	1.75	11.6
