GS快速鋼爪虎鉗(RGE)

產品名稱：快速鋼爪虎鉗(GS103)
開口尺寸：3", 4”, 6”
本體材料：FC15
產品特性：
1、特殊設計的快速機構，能迅速夾持工件。
2、有滑桿裝置才不會造成在緊密夾持工件時，有虎齒後仰現象產生。
3、虎齒材料: 碳鋼，熱處理硬度 HRC 45~50。
4、前虎齒在水平及垂直方向都各加工V形槽, 以利被夾持工件。不論在水平或垂直面的擺置方向都能被緊密夾持。

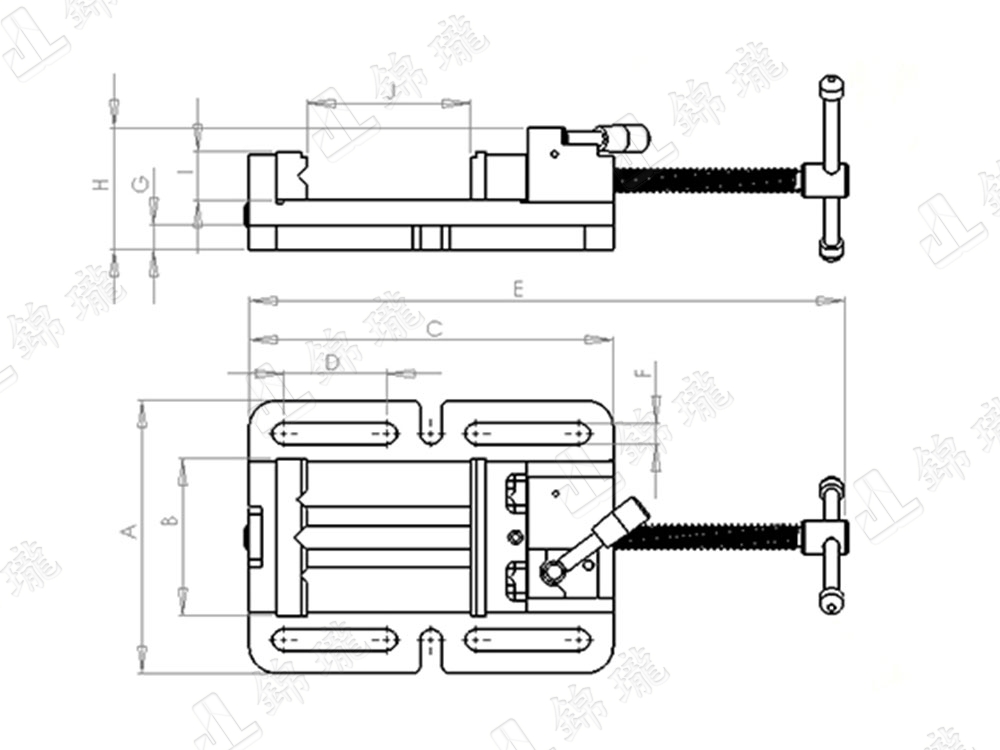

Order No.	A	B	C	D	E	F	G	H	I	J(Min.)	Max. clamping force ( ton )	weight
103-3	155	83	213	66.5	345	13.5	15	60	32	78	0.8	4.9
103-4	180	104	235	69.5	390	14	16.5	73	32	105	1.0	6.5
103-6	240	156	310	85	530	17	18	93	38	152	1.8	12.2



---

產品名稱：精密快速鋼爪虎鉗(GS103G)
開口尺寸：3", 4”, 6”
本體材料：FC15
產品特性：
1、特殊設計的快速機構，能迅速夾持工件。
2、有滑桿裝置才不會造成在緊密夾持工件時，有虎齒後仰現象產生。
3、虎齒材料: 碳鋼，熱處理硬度 HRC 45~50。
4、前虎齒在水平及垂直方向都各加工V形槽, 以利被夾持工件。不論在水平或垂直面的擺置方向都能被緊密夾持。
5、此產品在各部品的滑動接觸面及前後虎齒及本體底部，都經過精密研磨加工過，以確保水平度及垂直度的精度為0.05/100 mm。


Order No.	A	B	C	D	E	F	G	H	I	J(Min.)	Max. clamping force ( ton )
103G-3	155	83	213	66.5	345	13.5	15	60	32	8	0.8
103G-4	180	104	235	66.5	390	14	16.5	73	32	105	1.0
103G-6	240	156	310	85	530	17	18	93	38	152	1.8
