KSA-16B 5/8" 空中自動鑽床

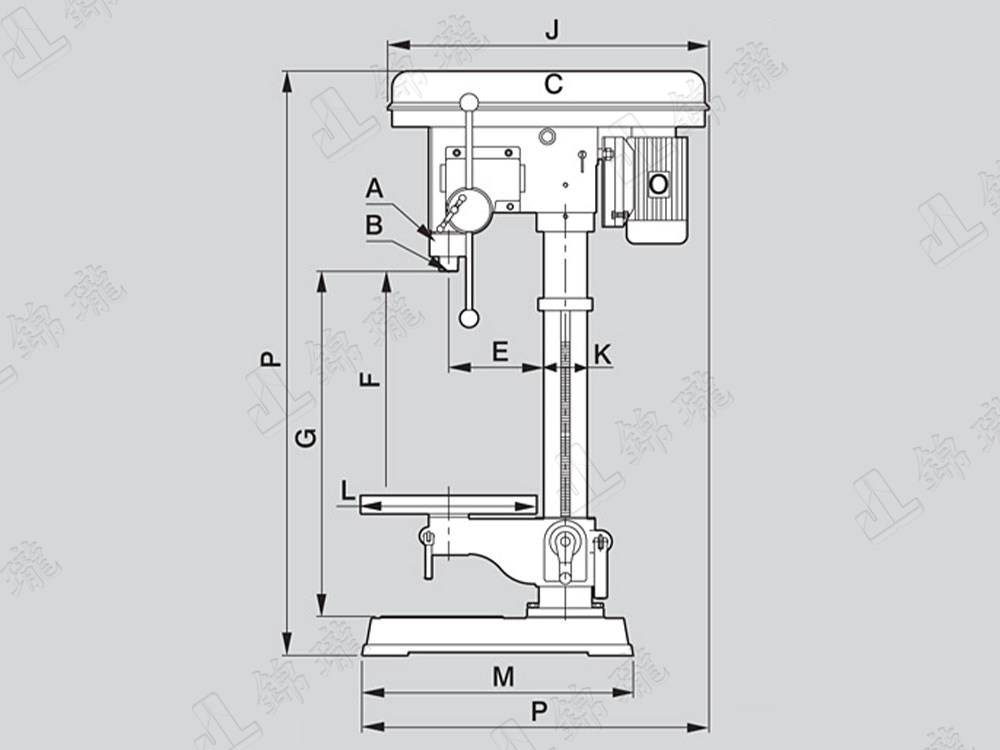

	型式	KSA-16B	KSA-25B
A	齒管直徑	Ø65	Ø95
B	主軸斜度	MT 2#	MT 3# (MT 4#)
C	主軸段數	4	6
D	主軸行程	100	140
E	主軸至圓柱	175	230
F	主軸至圓盤	420	630
G	主軸至底座	620	930
H	鑽孔能力	Ø4-Ø16	Ø8-Ø25
J	上蓋尺寸	608x214x125	725x262x157
K	圓柱直徑	Ø80	Ø102
L	圓盤直徑	Ø320	Ø420
M	底座尺寸	500x300	615x385
N	回轉速 50Hz	450-1700	180-1400
	回轉速 60Hz	550-2000	220-1650
O	馬達	1/2; 1 ; 2 (HP)	2 (HP)
P	機械尺寸	650x410x1090	810x450x1545
Q	機械重量	105kg	210kg



以上各式機械，皆不含六角筒夾 及夾頭等配件。

單位 : mm

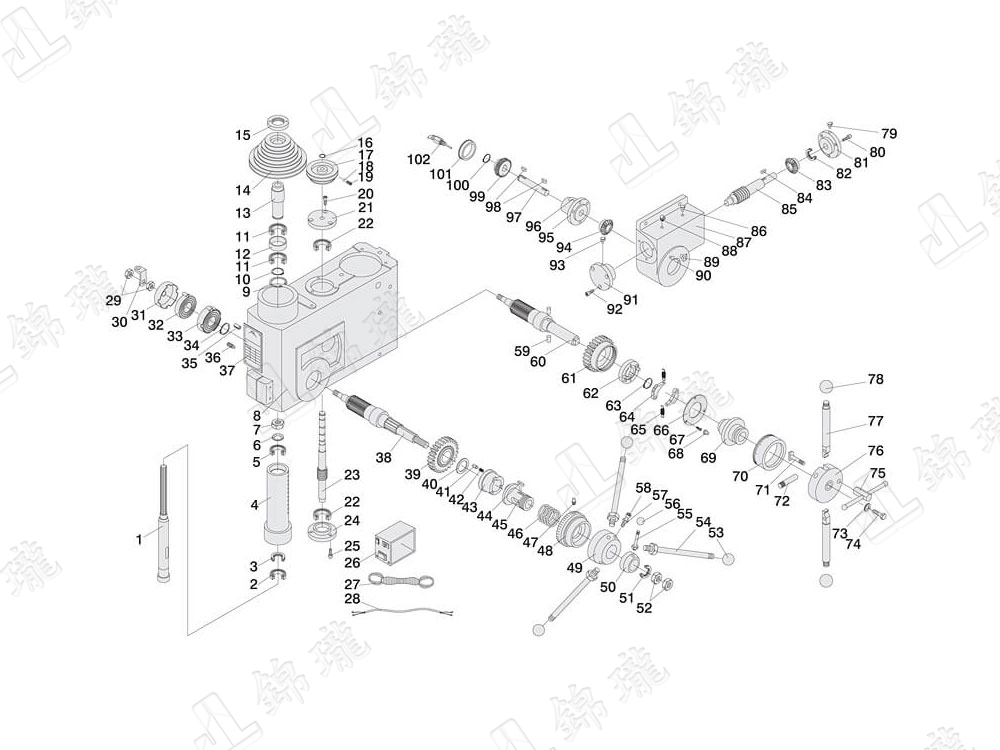

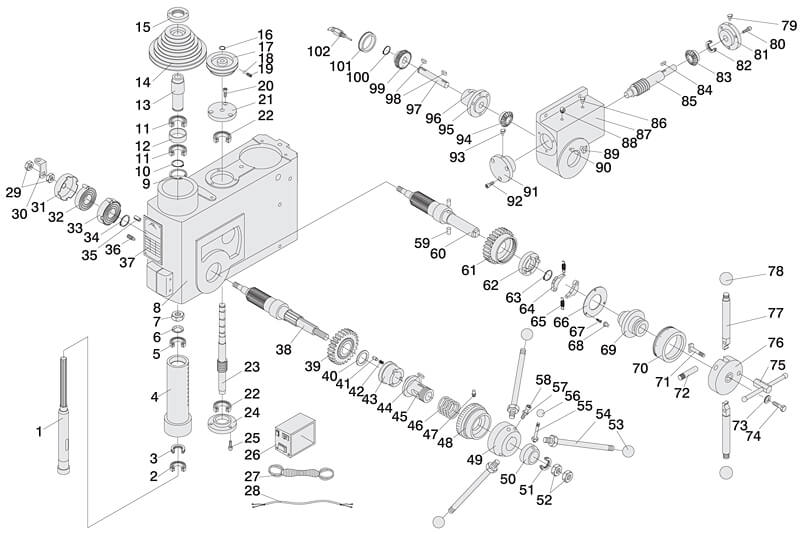

自動鑽床零件圖
